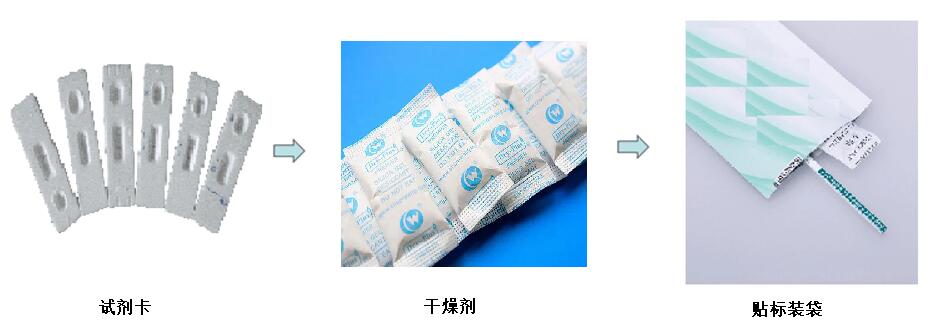

膠體金試紙條儲料—>試紙自動供料—>CCD檢測及定位不良—>自動裁切—>剔除不良—>接料定位—>底殼供料—>試紙裝入底殼—>CCD視覺檢測入殼效果—>面蓋供料—>紫外激光打標—>打標效果CCD檢測—>壓合面蓋—>壓合效果復檢CCD—>自動出料到包裝機軌道—>干燥劑振動盤供料—>包裝袋儲料供料—>包裝袋自動打標貼標—>標簽效果CCD檢測—>試劑卡及干燥劑裝袋—>裝袋效果檢測及稱重檢測—>封口機封口—>自動出料計數等一系列動作，各檢測工位均配置自動剔除不良品功能。此條生產線，可使膠體金類試劑卡后段生產包裝工序?qū)崿F(xiàn)完全自動化，同時CCD讀碼功能將產品信息同步綁定上傳到客戶工廠MES系統，可實現產品信息存儲與追溯。

2.設備參數
取放精度：±0.1mm；斬切精度：±0.05mm；視覺定位精度：±0.05mm
生產效率：≧40pcs/min，整機生產效率約3600~4200pcs/H（雙通道，效率受卡殼尺寸精度影響）
成品合格率：≥99.8%；
視覺識別準確率：≧99.8%
設備稼動率：≧90%；
人工：1.5人
氣壓：0.6mpa(加可調氣閥)、真空負壓值大于65kpa
電源：AC380V  50Hz（功率：10KW）
設備主體外型尺寸約：約L*W*H=5500mm*1300mm*1900mm
