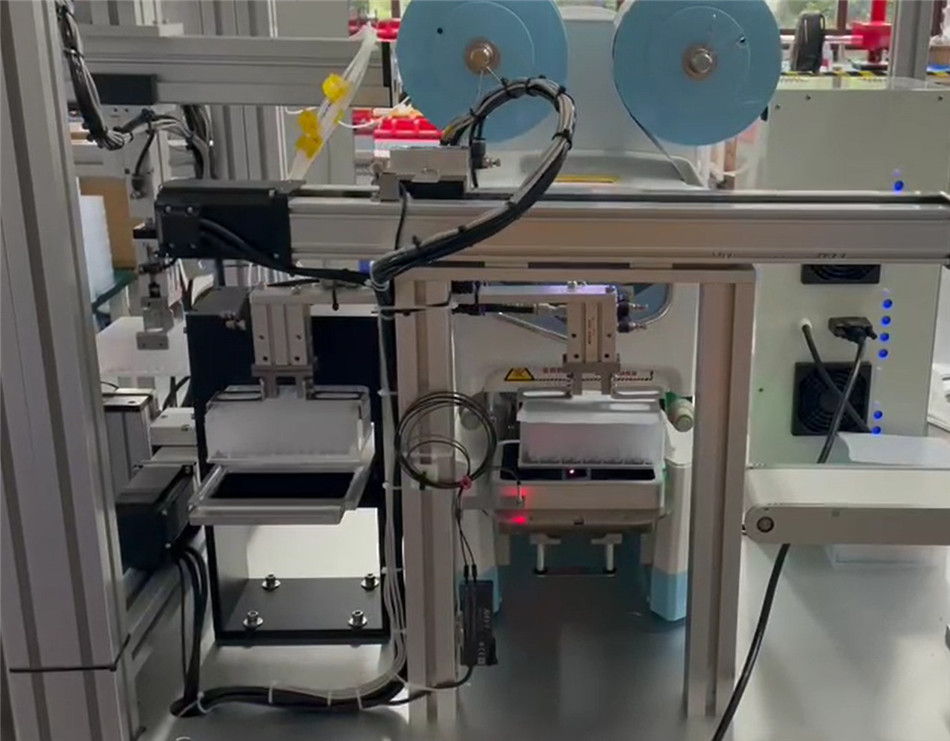

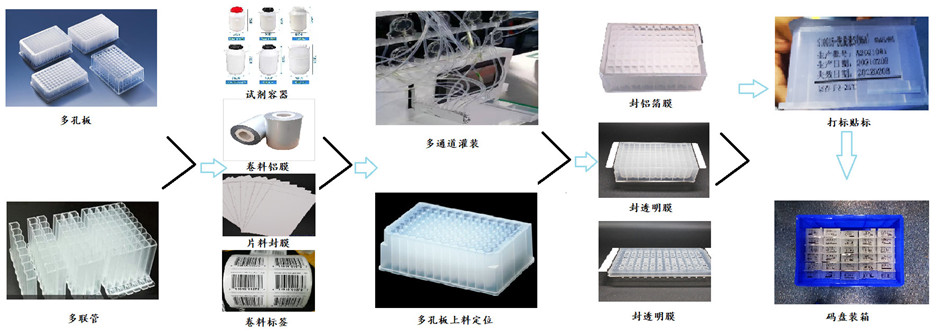

此類設備可實現多孔板自動儲料—>自動供料—>自動吸塵—>自動定位—>自動灌裝—>自動封膜—>自動打標貼標—>CCD檢測封膜及貼標效果—>自動計數出料緩存等一系列動作，使該類產品的灌裝封膜貼標工序實現自動化，提升產能及品質，節省人工。

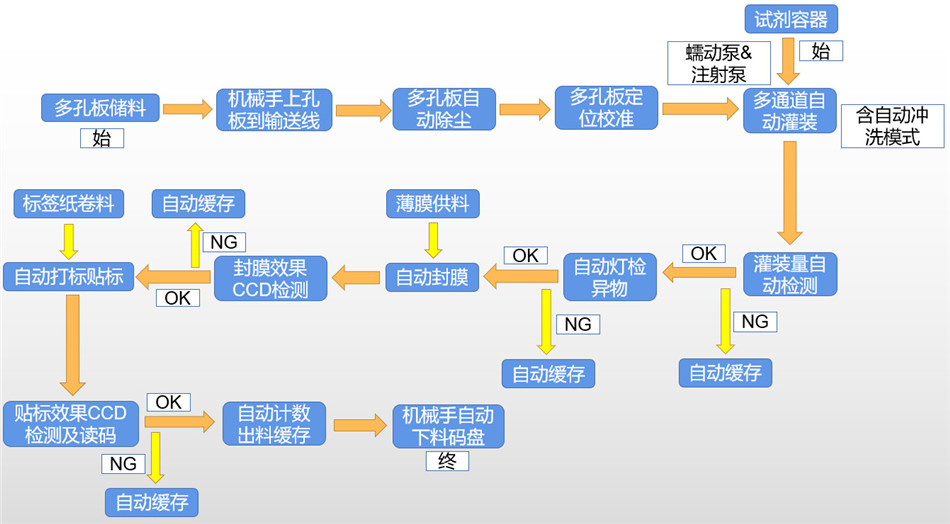

2.工作流程圖

3.設備參數

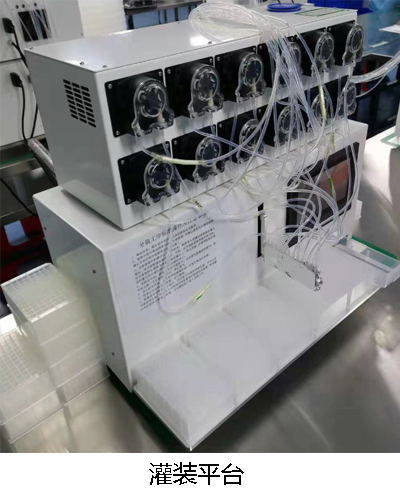

泵頭：蠕動泵&注射泵（根據灌裝試劑類型、灌裝量及精度要求選配）

灌裝范圍：200ul-2ml  灌裝精度：≤±3%（蠕動泵）

灌裝范圍：30ul-200ul  灌裝偏差：≤±3%（注射泵）

灌裝頭數量：每單元2組16通道，最多可擴充2個單元4組32通道同時灌裝

灌裝效率：單個單元96孔板5-10pcs/min；48孔板10-20pcs/min(整體效率受試劑類型、灌裝量及通道數影響)

機械定位精度：±0.1mm；
視覺定位精度：±0.1mm

成品合格率:≥99.8%；
設備稼動率：≧90%；
人工：1人

氣壓：0.6mpa(加可調氣閥)、真空負壓值大于65kpa

電源：AC380V  50/60Hz（功率：約1KW）

設備主體外型尺寸約：約L*W*H=2000mm*1200mm*1600mm（可定制）

設備重量：約1500kg

整機主體材料：304或316不銹鋼
